一文讲透微流控在IVD领域的应用！

2021-8-27 00:00| 编辑: 归去来兮| 查看: 2966| 评论: 0|来源: 霆科生物、贝壳社 | 作者：叶嘉明

摘要: 微流控芯片已经发展成为一门涉及材料、化学、物理、微机电、生物、医学等领域的综合性交叉学科，我从2003年研究生阶段在导师田昭武院士的引领下有幸进入这个前沿领域，先后从事基础研究、应用研究、产品开发工作，到 ...

微流控芯片已经发展成为一门涉及材料、化学、物理、微机电、生物、医学等领域的综合性交叉学科，我从2003年研究生阶段在导师田昭武院士的引领下有幸进入这个前沿领域，先后从事基础研究、应用研究、产品开发工作，到今天开始走上创业的道路，也仅仅只能说局部地领略到微流控芯片这个伟大“艺术平台”的魅力。因此，今天在有限的时间里，我主要结合个人体会谈谈微流控芯片技术的一些观点，希望能够起到“抛砖引玉”的作用。

另外，本人在博士后阶段师从于微流控芯片领域著名专家——林炳承教授，此次分享的内容部分引用了中科院团队近二十年来在微流控芯片领域丰硕的科研成果，以及导师林炳承教授的观点。

今天我和大家分享的主题是“微流控芯片——注定要被深度产业化的科学技术”。

（一）微流控芯片简介

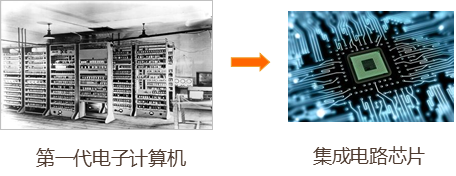

1.1 微型化、集成化和智能化，是现代科技发展的一个重要趋势。伴随着微机电加工系统（MEMS）技术的发展，电子计算机已由当年的“庞然大物”演变成由一个个微小的电路集成芯片组成的便携系统，甚至是一部微型的智能手机。

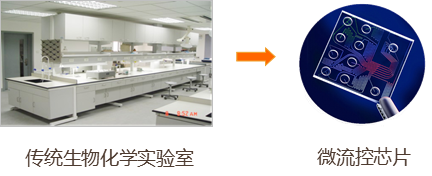

与之发展类似，今天我们介绍的微流控芯片，又称芯片实验室（Lab-on-a-Chip），是一种以在微纳米尺度空间中对流体进行操控为主要特征的科学技术，具有将生物、化学等实验室的基本功能诸如样品制备、反应、分离和检测等缩微到一个几平方厘米芯片上的能力，其基本特征和最大优势是多种单元技术在整体可控的微小平台上灵活组合、规模集成。

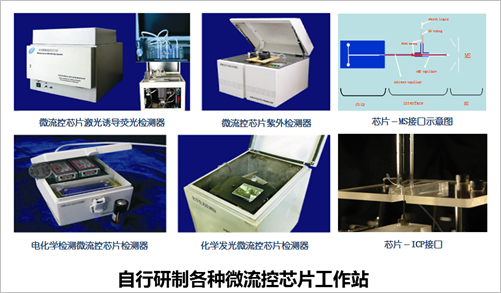

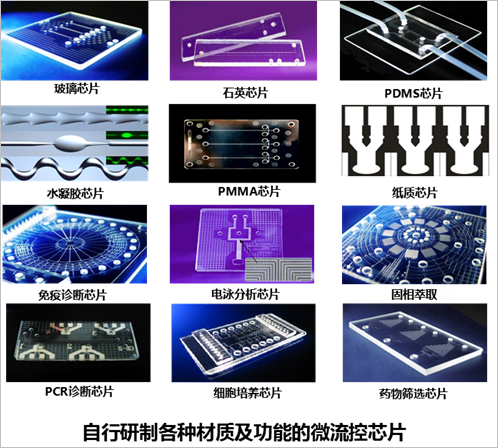

1.2 各种材质和功能的微流控芯片及实验室相关配套仪器

微流控芯片早期也是从MEMS技术发展而来，通过微加工工艺在硅、金属、高分子聚合物、玻璃、石英等材质的基片上，加工出微米至亚毫米级的流体通道、反应或检测腔室、过滤器或传感器等各种微结构单元，而后在微米尺度空间对流体进行操控，配合流体控制或分析仪器自动完成生物实验室中的提取、扩增、萃取、标记、分离、分析，或者细胞的培养、处理、分选、裂解、分离分析等过程。

1.3 微流控芯片的发展及应用领域

上世纪90年代初，A.Manz等人采用芯片实现了此前一直在毛细管内完成的电泳分离，显示了它作为一种分析化学工具的潜力；90年代中期，美国国防部提出对士兵个体生化自检装备的手提化需求催生了世界范围内微流控芯片的研究；在整个90年代，微流控芯片更多的被认为是一种分析化学平台，因此往往和“微全分析系统”（Micro Total Analysis System, u-TAS）概念混用。因此，原则上，微流控芯片作为一种“微全分析”技术平台可以应用于各个分析领域，如生化医疗诊断、食品和商品检验、环境监测、刑事科学、军事科学和航天科学等重要应用领域，其中生物医学分析是热点。

2000年G. Whitesides等关于PDMS软刻蚀的方法在Electrophoresis上发表，2002年S. Quake等以微阀微泵控制为主要特征的“微流控芯片大规模集成”文章在Science上发表，这些里程碑式的工作使学术界和产业界看到了微流控芯片超越“微全分析系统”的概念而发展成为一种重大的科学技术的潜在能力。例如，利用微流控芯片作为一种微反应器，通过在微流控芯片上开展组合化学反应或结合液滴技术，有望用于药物合成与筛选，或纳米粒子、微球、晶体等的高通量、大规模制备，甚至形成一种“芯片上的化工厂或制药厂”。

（二）微流控芯片的战略意义

自微流控芯片诞生以来，一直受到学术界和产业界的极大关注。2001年，“Lab on a Chip”杂志创刊，它很快成为本领域的一种主流刊物，引领世界范围微流控芯片研究的深入开展。2004年美国Business 2.0杂志在一篇封面文章把芯片实验室列为“改变未来的七种技术之一”。2006年7月Nature杂志发表了一期题为“芯片实验室”专辑，从不同角度阐述了芯片实验室的研究历史、现状和应用前景，并在编辑部的社评中指出：芯片实验室可能成为“这一世纪的技术”。至此，芯片实验室所显示的战略性意义，已在更高层面和更大范围内被学术界和产业界所认同。
