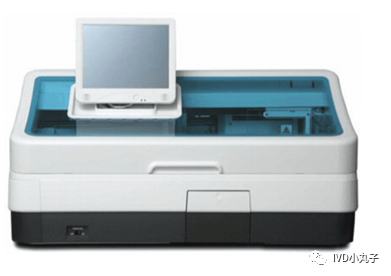

图1 e 411(盘式进样) 图2 e 411 (架式进样) 主要特点 1. 15英寸触摸屏, Windows XP操作系统(起)。 2. 速度:86测试/小时。 3. 样本位:30(盘式),75个(架式)。 4. 样本类型:血清,血浆,尿液,其它。 5. 试剂位:18,具有自动开关装置。试剂仓温度:20±3℃。 6. 反应原理:电化学发光免疫分析系统。 7.心肌急诊-仅需9分钟就能出结果,快速及时(适合急诊)。 样本区 1.分为盘式及架式两种。 2.可兼容样本管类型: 原始管:5-10ml,10*100、16*75、13*100、13*75 样本杯:2.5ml 放置原始管或样本杯时无需特殊设置。 3.样本臂有液面感应功能及血凝检测功能。 4.Tip头加样。 5.盘式样本为30个,样本盘可连续加样。仪器处于“停止加样”状态时,可添加样本或更换样本盘。 6.单盘添加样本时,需要在结束位置放置终止条码,否则样本盘会一直旋转,新增无效样本。 7.急诊优先,可放置在样本盘任意位置。 8.架式:5*15架=75个样本,结构示意: 试剂区 1. 试剂盒有二维码,存储信息,仓内扫描。 2. 试剂液面水平自动检测。 3. 最大稀释比例可达1:100。 4. 试剂盖具有自动开关功能,有效降低试剂挥发,保证长期稳定性。 5.Tip头加试剂。 6.有单独的磁珠搅拌针,在仪器待机及加取磁珠试剂前进行搅拌。 7.加样、加试剂共用一套臂组。 8.试剂扫描时,同时做了样本盘、抓手等复位操作。 9.试剂装载/卸载时可将整个试剂仓盖打开。 10.用尽试剂将所有组分试剂盖开启,便于用户识别已用尽试剂(可以不需要通过软件界面查看)。 11.触摸屏显示器位于试剂盘正上方,比较方便观察软件与试剂盘对应关系。 12.试剂仓温度:20±3℃,非常规理解的试剂存储温度。 消耗品 1.有3个吸头/反应杯区,每个区内包含120个吸头、60个反应杯。 2.1个项目测试(非稀释项目),使用2个Tip头、1个反应杯。 3.第一个Tip头加取试剂中2个组分及样本,第二个Tip头加取磁珠试剂。 4.每个区域可单独计数,并在软件界面显示。 5.1个废吸头/反应杯盒,有计数功能;每次取出后,自动清零。 6.包含2组CleanCell(黑盖)、ProCell(白盖);可分别统计余量,百分比形式显示。 孵育池1. 共计32个孵育位。 2.一步孵育、两步孵育均在此完成。 3.每次开始实验前,均做孵育池清理。若有未完成样本,也会被清理扔除。 创建工单 场景一:Lis双工,扫描条码

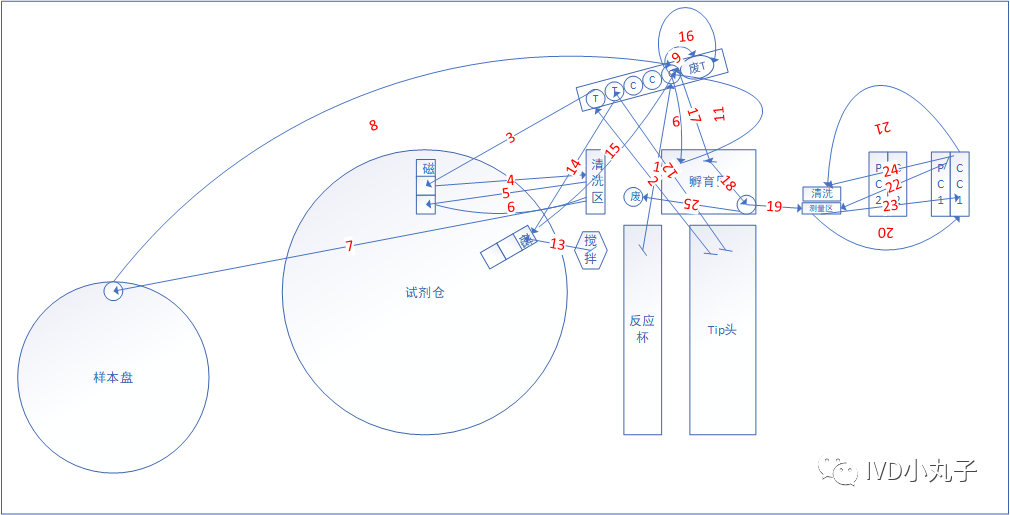

图3 e 411用户操作流程(Lis双工,扫描条码) 细节: 1. 放置样本时,条码需对准扫描窗口。 2. 样本盘自动转动,切换样本进行扫描,不需要手动执行扫描。 3. 扫描器无需软件控制开关。 4. 开始按钮位于全局界面中,不受子页面切换影响。(方便任何界面时点击)。 5. 点击开始后,才执行条码扫描。 6. 按照样本位置信息依次扫描,运行到当前样本时自动与Lis通讯;非全部样本扫描后一并通讯。 7.运行过程中可多次点击开始。 8.扫描条码后,若实际位置与软件设置位置不一致,则更新位置。 场景二:Lis双工,手动编号 图4 e 411用户操作流程(Lis双工、手动编号) 细节: 1. 扫不扫条码无需对条码仪做额外设置,条码仪默认会进行条码扫描,扫不到条码时则取编辑的样本号。 2. 软件按照样本位置信息依次运行,运行到当前样本时自动与Lis通讯;不需要额外执行同步操作。 3.输入的样本号可能是样本条码,也可能是某个特定序号(Lis中可查)。 4.与Lis通讯时,输入条码或是特定序号都可自动完成匹配,无需特殊操作。 场景三:手动编号、手动选择项目 图5e 411用户操作流程(手动编号、手动选择项目) 细节: 1. 单向Lis或无Lis系统时,手工添加工作的方式相同。 2.因无法根据条码校验样本放置的正确,所以由用户自行控制样本的放置位置,确保准确。 测试流程 以常规两次孵育项目为例,描述仪器动作流程(示意性质,以实际流程、布局尺寸为准): 详细步骤: 1. 取1个反应杯放置在常规加样位置; 2. 取1个TIP头放在第一个TIP位T1; 3. 使用第一个TIP头吸取R1; 4. 清洗TIP头外壁; 5. 继续使用第一个TIP头吸取R2; 6. 清洗TIP头外壁; 7. 继续使用第一个TIP头吸取样本; 8. 将R1、R2、样本一起打入反应杯; 9. 丢弃第一个TIP头; 10. 将反应杯夹至孵育区,进行第一次孵育; 11. 第一次孵育结束后,将反应杯放回常规加样位置; 12. 取1个新的TIP头放置在第二个TIP位T2; 13. 磁珠搅拌针搅拌磁珠试剂; 14. 使用T2处TIP头吸取磁珠试剂; 15. 将磁珠试剂加入反应杯中; 16. 丢弃第二个TIP头; 17. 将反应杯放入孵育区进行第二次孵育; 18. 第二次孵育后,将反应杯放入吸取混合的位置; 19. 另外一根针吸取混合液,加入测量池; 20. 吸取CleanCell清洗针; 21. 打废液; 22. 加取ProCell; 23. 吸取CleanCell清洗针; 24. 打废液; 25. 丢弃反应杯。 |
