模块测试全绿，一集成却全面翻车？因为多数IVD人没搞懂什么是“架构”
2026-5-20 10:10|
发布者: 沙糖桔|
查看: 167|
评论: 0|原作者: 小桔灯网｜作者：沧海一豆
摘要: 架构设计的本质，就是为物质、能量、信息的传递和转换建立秩序
多年前，我在一个IVD项目上经历了一次典型的系统级翻车。那是一台全自动干式荧光免疫分析仪的系统验证阶段。光学模块的检测灵敏度始终达不到指标——弱阳性样本的荧光信号太微弱，低浓度检测的CV值居高不下。工程师提出了最直接的方案：增大UV-LED激发光源的驱动电流，把灯珠亮度拉上去。方案简洁、成本为零、立竿见影——台架测试中，驱动电流提高40%后，标准卡的荧光信号强度增加了近一倍，弱阳性样本的信噪比一举达标。更改评审一路绿灯。- 热失控：UV-LED灯珠在大电流下发热剧增，紧邻灯珠的ABS外壳软化变色、局部变形。
- 寿命骤降：灯珠光衰速度远超预期，设计寿命10000小时的灯珠，实际可能撑不到3000小时。
- 信号反噬：过强的紫外激发光导至试剂卡上荧光标记物光漂白——曝光时间越长，荧光信号反而越弱。同一批试剂卡在新电流下的检测结果系统性偏低约12%。信号强度的提升是个"假象"。
- 噪声抬升：灯珠废热传导到相邻的信号采集板，光电探测器的暗电流随温度漂移，基线噪声上升，信噪比的改善被部分抵消。
一个"零成本"的优化，最终引发了三个专业域的同时返工更改：- 结构工程师：为灯珠增加散热结构，将外壳材料从ABS更换为耐高温的PC
复盘时我问了一个问题："增大灯珠电流之前，有人评估过它对外壳散热、对灯珠寿命、对荧光标记物、对信号采集板的影响吗？"没有。因为那只是光学模块内部的一次参数调整，又不是架构变更。后来我们做了系统级评估，发现信号弱的根因根本不在光源强度，而在光路效率——杂散光路径没有优化，滤光片带通参数与荧光标记物的发射光谱不匹配。换了一组镀膜参数更优的滤光片，调整了光路设计，有效信号强度提升了近3倍。灯珠电流反而降回了原值。一个看似合理的局部优化，引发了热、光、电、生物四个维度的连锁反噬。而真正的系统方案，藏在一开始就应该做的那一步"抽象"里——不是问"怎么让灯更亮"，而是问"能量的传递和转换效率瓶颈到底在哪里"。这件事让我开始思考一个根本问题：产品系统架构设计到底应该做什么？上一篇我们把需求这一环拆开了。今天拆第二环——架构。T00篇里我提过，产品设计方**的第二环是架构设计——"好的架构不是画出来好看的，而是拆出来好干的"。那篇点到为止，这篇我们把它充分展开。很多团队把架构等同于"画框图"。系统框图、软件架构图、硬件原理图——画完，评审，归档。架构工作就算做完了。架构图只是架构的投影。就像工程图纸是产品的投影一样，它只呈现了架构的某一个切面。真正的架构，藏在图背后的东西里——模块之间的责任分配、接口的约束关系、性能预算的分摊逻辑、以及那些"为什么这样分，不那样分"的取舍决策。我见过不少架构评审会。PPT做得漂亮，模块分得整齐，颜色搭配得当。但当我问"这两个模块之间的热耦合怎么管"的时候，没有人能回答。这样的架构图就是好看的假象——它呈现了结构，但没有呈现关系。我做了十几年产品开发，直到能够静下心坐下来认真思考这个问题，才意识到自己之前也一直在画框图的层面打转。后来我尝试用第一性原理重构这个问题，答案才慢慢清晰了。架构的根本目的，是对“复杂巨系统”的抽象简化与控制约束。架构后的系统不是"完美"的，也不是"真实"的。它是对现实的一种有目的的简化。就像地图不是真实的大地，但它让你能规划路线、判断方向、估算距离。架构的首要目的，是让人能用一套逻辑的思维方法，理解、统筹和控制一个原本复杂到无法下手的系统。- 预见复杂性——在系统还没有被造出来之前，预判它的复杂性会在哪里爆发。
- 组织复杂性——把复杂性分配到可管理的单元里，让每个单元的复杂度降到人能驾驭的程度。
- 收束复杂性——通过定义规则和约束，防止复杂性在集成时重新失控。
架构设计的本质，不是设计零件，而是设计秩序；不是堆砌能力，而是安排关系。知道了架构在做什么，下一个问题是：怎么做？从物质世界的最底层出发，我认为架构的知识结构可以收敛到三个基本构件。剥掉所有工程术语、行业黑话、流程文件，一个产品系统在物理世界中的一切交互，归根结底只有三种——物质（Matter）、能量（Energy）、信息（Information）。一台IVD设备，样本是物质，电机驱动是能量，控制指令是信息。剥掉所有工程术语，设备在做的事情就是在特定约束下组织这三者的流动。- 边界（Boundary） 由物质边界、能量边界、信息边界组成。定义清楚边界，才能抽象和提炼系统。没有边界的系统是混沌的、无法设计的。边界回答的是：这个系统管什么、不管什么；什么能进来、什么不能出去。
- 元素（Elements/Modules） 在M/E/I链路上承担特定传递和转换的功能单元。一台分析仪里的进样模块、光学模块、控制模块，都是元素。元素回答的是：谁来干活、干什么活。
- 内部流——模块之间的传递，决定耦合关系。进样臂把试剂卡传递给反应仓，控制模块把时序指令分发给各执行模块——这些都是内部流。内部流决定了模块之间"粘"得有多紧，也决定了改一个模块时会不会牵动别人。
- 外部流——系统与环境的交换，决定功能体现与价值输出。样本从外部进入系统、检测报告输出给LIS系统、电源从插座接入设备——这些都是外部流。外部流决定了系统对外呈现什么能力、交付什么价值。

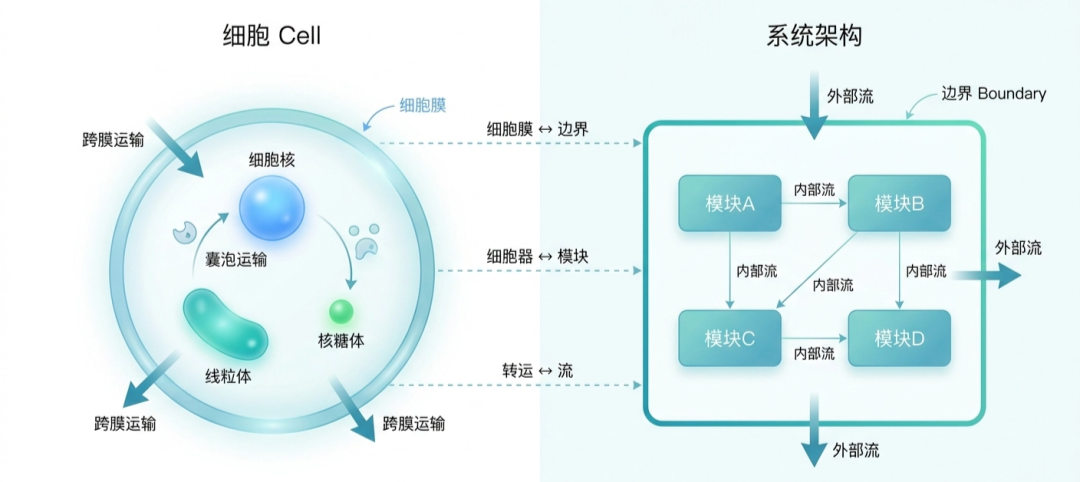

一个没有交互的系统是死寂的。试想一台检测仪器切断了所有流——没有样本进入，没有电能供应，没有数据输出——它就只是一堆金属和塑料。一个没有交互的系统是死寂的——流，才是系统活着的证据。这三类构件的关系，其实自然界早就给出了最经典的范式——细胞。细胞在10μm的尺度内，把架构的三类基本构件与三种基本要素压缩到了极致——它是理解架构本质最直观的模型。知识结构回答了"架构长什么样"。操作流程回答"怎么把架构做出来"。把功能和目的提炼为对M/I/I的传递和转换需求，确定系统目标与对外契约。这一步对应"边界"。设计一台荧光免疫分析仪，第一步不是想用什么泵、什么光源，而是问：这台设备要完成的物质的传递和转换是什么？能量的传递和转换是什么？信息的传递和转换是什么？将传递和转换需求分配给具体的功能元素，定义每个模块的输入、输出与职责。这一步对应"元素"。"精准吸取10μL液体"这个功能，是靠流体架构死磕？还是靠机械精度保证？还是靠软件闭环补偿？模块化的本质是给每个功能找到最合适的"宿主"。- 内部流——模块间的耦合与传递：机械公差链、总线协议、API和数据管线。
- 外部流——系统对用户、环境、其他系统的接口：物料、能源、信息的进与出。
两者同源但关注点不同：内决定耦合与可维护，外决定功能与价值。我见过一个项目，模块各自都OK，集成时全面翻车——原因就是只做了模块化，没有做流性化。内部流没有定义清楚，接口就变成了地雷。三步并非线性一次走完，而是反复迭代。每一次新约束的引入——性能、成本、合规、可维护性——都会回头修正边界、模块切分与流的路径。方法论讲到这里，可能还是有点抽象。接下来，我们用一台真实产品，完整走一遍这三步。全自动干式荧光免疫分析仪是IVD领域的典型复杂系统。它覆盖机械、电子、软件、流体、光学五大专业域的深度耦合。一次完整的检测流程，试剂卡要经历装载、传递、加样、层析、孵育、光学激发、信号采集、结果输出等十几个步骤。任何一个域的设计决策，都可能影响其他四个域。用这台设备走一遍"抽象→模块化→流性化"，能把PART 02的方法论从纸面落到地上。站在分析仪这个系统的边界上，用M/E/I的框架去看，系统要完成的传递和转换是什么？- 物质的传递和转换：试剂卡从卡仓取出，经进样机构传递至反应仓，在反应仓内完成加样和孵育反应（触发卡内免疫反应），然后传递至检测位进行荧光检测，检测完成后排出或回收。与此同时，样本通过加样口进入系统，废液从排出口离开。这是分析仪操作的物质实体和它们的流动路径。
- 能量的传递和转换：电能从外部输入，传递至各功能模块，转换为机械运动（驱动进样臂和稀释混匀机构）、光能（激发荧光标记物）、热能（维持恒温孵育环境）。与此同时，废热需要被管理——从发热元件传递出去，最终排出机箱。
- 信息的传递和转换：用户通过操作界面输入检测指令，指令传递至控制模块，控制模块将时序指令分发至各执行模块（进样、孵育、检测）；同时，光学模块采集的荧光信号经光电转换变为电信号，再经模数转换变为数字信号，最终被算法处理为浓度结果，输出至报告打印或LIS/HIS系统。
注意：在这一步，我们还没有讨论任何具体零件——没有选泵、没有选光源、没有选芯片。但系统的边界已经清楚了：物质的传递和转换是什么，能量的传递和转换是什么，信息的传递和转换是什么。早年做第一个IVD项目时，我们跳过了这一步，直接从选泵、选光源开始。结果到了系统联调阶段才发现，系统边界一直没有被清晰定义，每个人脑中的"系统"长得都不一样。机械工程师认为系统边界就是机箱，软件工程师认为系统边界就是上位机，光学工程师认为系统只到光电传感器为止。三个人画的系统框图，框出来的是三个不同的东西。那次经历告诉我：抽象这一步看起来最"虚"，其实最关键。它决定了整个团队对"我们在造什么"这个问题的共识。边界定义清楚之后，下一步是把传递和转换需求分配给具体的功能模块。基于M/E/I的传递和转换需求，分析仪的功能可以分配到五个核心模块：- 进样模块——物质流的入口。负责样本加载、试剂卡识别与定位、加样臂的精准运动。它管的是"物质怎么进来、怎么到达正确位置"。
- 反应模块——物质与能量转换的核心。负责样本稀释混匀和恒温孵育。样本在加入层析卡前需要按比例稀释并充分混匀，随后在反应仓内完成层析和孵育，试剂卡从"未反应"转变为"已反应"。温度的精度直接决定免疫反应的效率。
- 光学检测模块——能量到信息转换的核心。LED激发光源发出特定波长的光，激发荧光标记物，光电探测器采集荧光信号并完成光电转换。这个模块对温度、振动、电磁干扰极其敏感。
- 控制与数据模块——信息流的中枢。负责全流程的时序控制（进样→孵育→检测的精确时序闭环）、信号处理（从模拟信号到数字浓度值）、结果输出（屏幕显示、报告打印、LIS对接）。
- 电源与热管理模块——能量流的基础设施。负责供电分配（不同模块对电源质量的要求不同，光学模块对纹波极其敏感）、温控（孵育恒温）、散热（防止局部过热影响其他模块）。
模块分到这里，看起来很清晰。但真正的难点不在"分"，而在那些处于边界上的功能。样本稀释混匀功能归反应模块还是进样模块？如果样本在进样过程中就完成稀释混匀再加入层析卡，那它就属于进样模块的职责；如果样本先被加载到反应仓区域、再由反应模块完成稀释混匀后加样，那就属于反应模块。答案取决于物质流的路径设计——样本在哪个环节完成稀释混匀、混匀的物理方式是什么。光电转换的信噪比不够，是靠光学设计改善还是靠算法补偿？如果信噪比问题出在光路设计（杂散光、光路对准），那是光学模块的事；如果是探测器本身的暗电流噪声，可以考虑用数字滤波算法补偿——那就变成了控制与数据模块的事。这就是"给功能找宿主"的典型决策：同一个问题，可以让不同的模块来解决，关键是看哪个方案的系统代价最小。我们团队在这一步花了两周反复讨论。最后发现，模块化最难的不是"分"，而是"分完以后谁对接口负责"。每个模块内部的方案都很成熟，但模块之间的边界地带——信号怎么交接、公差怎么传递、热量怎么流动——没人认领。模块化解决了"谁干什么活"。流性化解决"活和活之间怎么衔接"。- 物质外部流：样本从加样口进入→废液从排出口离开→试剂卡从装载口装入、从回收口排出。
- 能量外部流：市电从电源接口输入→废热从散热口排出。
- 信息外部流：用户通过触屏输入操作指令→检测报告通过屏幕或打印机输出→检测数据通过网络接口对接LIS/HIS系统。
外部流定义了系统的"对外承诺"——用户能看到、摸到、用到的一切。再看内部流——模块间的耦合管理。这是最容易翻车的地方。- 机械内部流：进样臂把试剂卡传递到反应仓，反应仓再把试剂卡传递到检测位。整条传递链上，定位基准是怎么传递的？进样臂的定位精度是±0.1mm，反应仓的卡槽公差是±0.05mm，检测位的光路对准要求是±0.02mm——这条公差链能闭合吗？
- 能量内部流：电源模块向光学模块供电。光学模块的LED驱动和光电探测器对电源纹波极其敏感——50mV的纹波就可能导至光源闪烁、暗电流波动。电源模块的输出纹波指标，直接约束了光学模块的检测精度。
- 信息内部流：控制模块向进样模块、反应模块、光学模块分发时序指令。进样完成→孵育开始→孵育结束→检测开始，每一步的时序窗口精度要求不同。孵育时间差10秒，免疫反应的效率就会偏移，直接影响检测结果的重复性。
- 热内部流：UV-LED灯珠发热→热量通过PCB和结构件传导→相邻信号采集板温度上升→光电探测器暗电流漂移→信噪比劣化→检测稳定性下降。同时，过强的紫外激发光还会导至试剂卡上荧光标记物的光漂白——这条"光内部流"跨越了能量域和生物域的边界。
开场那个翻车，用架构语言重新翻译就是：增大灯珠电流改变了一个元素的能量输入（驱动电流提高40%），同时引发了热内部流（灯珠废热→外壳→信号板）、能量内部流（紫外光强→荧光标记物光漂白）、信息内部流（探测器温漂→基线噪声）的连锁变异——三条流同时失控，但没有人做过影响分析。而真正的系统方案不是增大能量输入，而是优化信息的传递效率——换滤光片、调光路，这本身就是“流”的思维。这个经历让我后来养成了一个习惯：任何一个模块的变更，我都会先画一张"流变更影响图"——这个变更影响了哪些内部流？哪些外部流？哪些模块的边界条件变了？三个问题问完，十分钟的事情。但它能避免两个半月的延期。- 成本约束引入后，我们回头修正了模块切分——把两个功能相近的子模块合并成一个，减少了一块PCB和一套连接器，BOM成本降了15%。
- 法规要求引入后，重新定义了信息外部流——增加了数据追溯接口，确保每一次检测结果都能溯源到试剂批号、校准记录和操作员ID。
每一次新约束的涌入，都会回头修正边界的定义、元素的切分和流的路径。架构不是一次画完的蓝图，而是在约束不断涌入的过程中，反复校准边界、元素和流的动态平衡。增大灯珠电流，改变了一个元素的能量输入。这个变更引发了热内部流（灯珠废热击穿外壳材料边界）、能量内部流（紫外光强导至荧光标记物光漂白）、信息内部流（探测器温漂抬升基线噪声）的连锁变异，最终导至了三个专业域的同时返工和两个半月的项目延期。如果当时花半天时间做一次系统级评估——这个变更影响了哪些内部流？哪些模块的边界条件变了？信号弱的真正瓶颈在哪里？——不但延期可以避免，还能找到更优的系统方案。架构设计的本质，就是为物质、能量、信息的传递和转换建立秩序：你手上正在做的那个系统，它的边界定义清楚了吗？元素之间的内部流，有没有一张看得见的图？架构拆好了，最凶险的地雷不在模块内部，而在模块之间的"缝隙"。下一篇，我们聊聊那些藏在缝隙里的东西。沧海一豆简介：招睿雄，15年医疗器械系统工程经验，主导过IVD、病理、人工心脏、CGT等多个产品的全生命周期开发。
|
