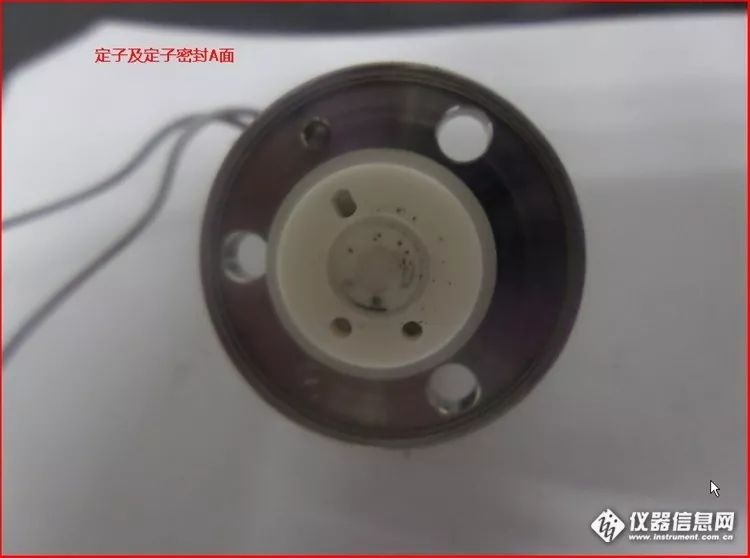

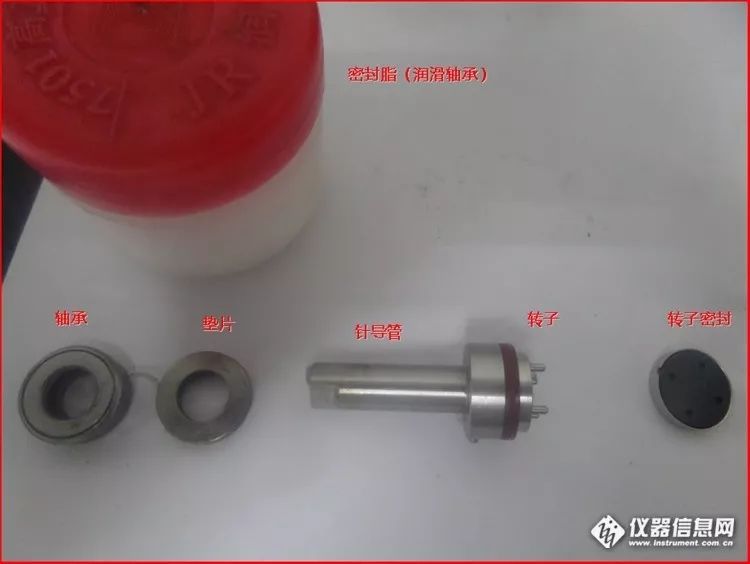

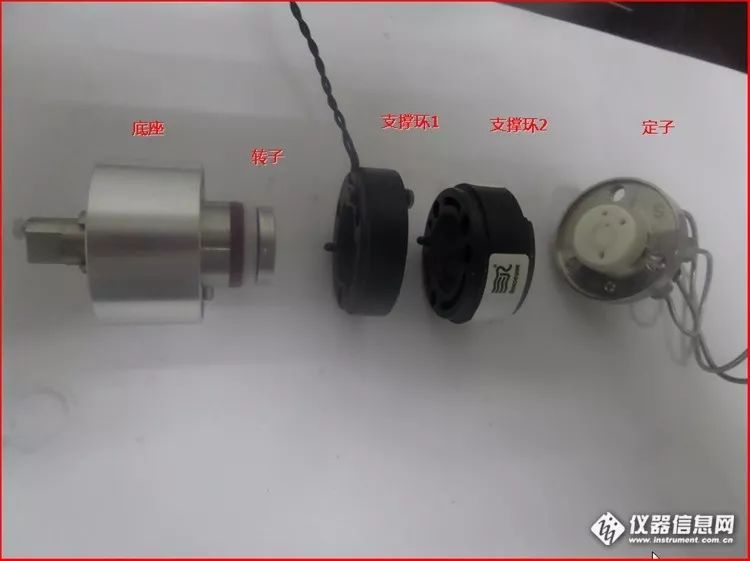

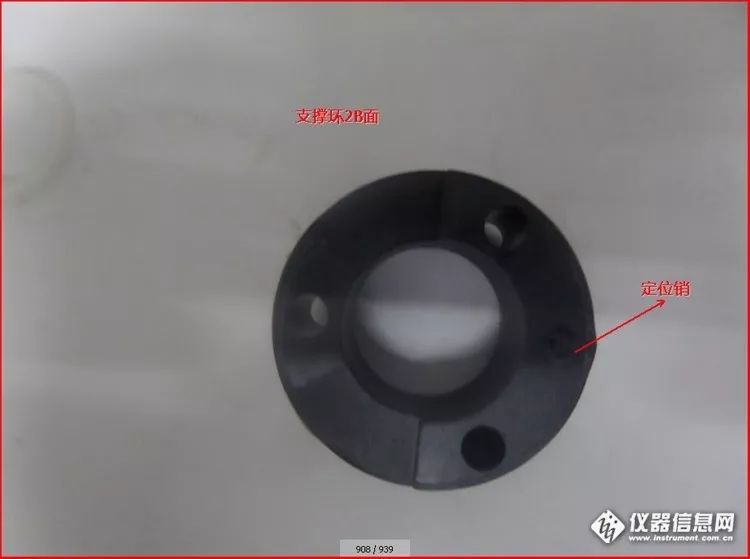

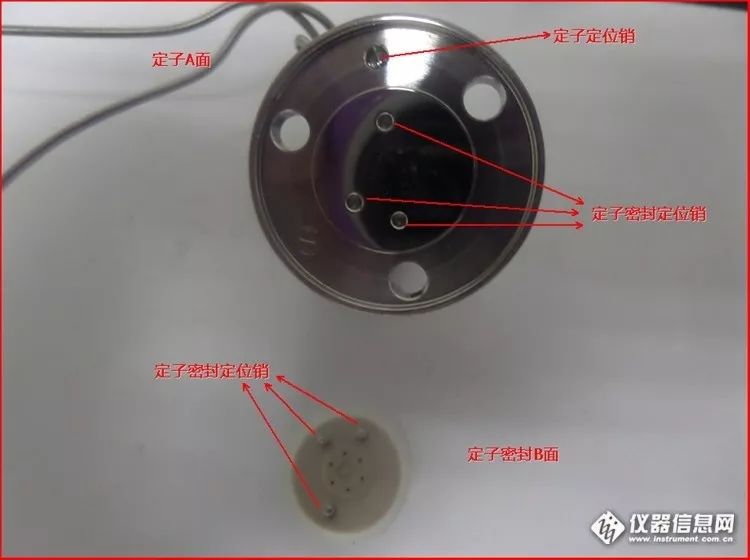

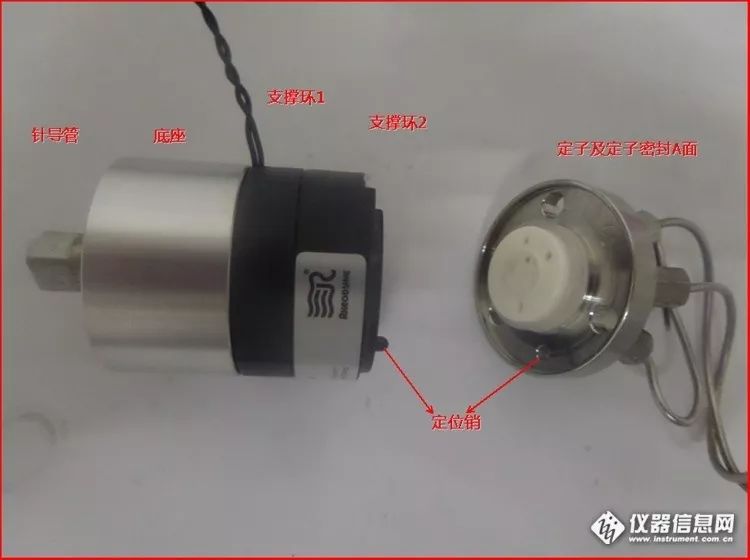

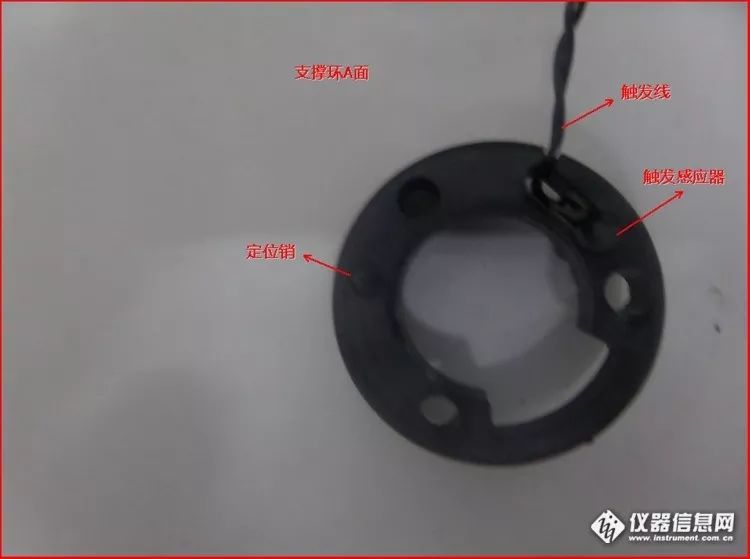

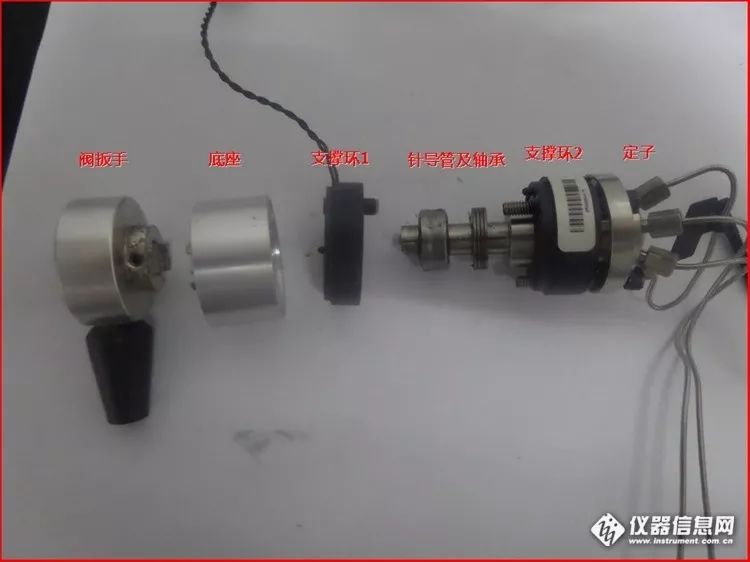

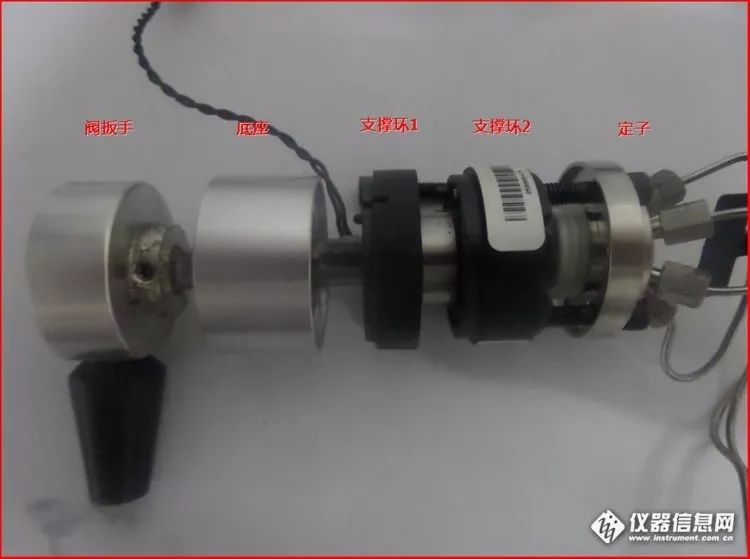

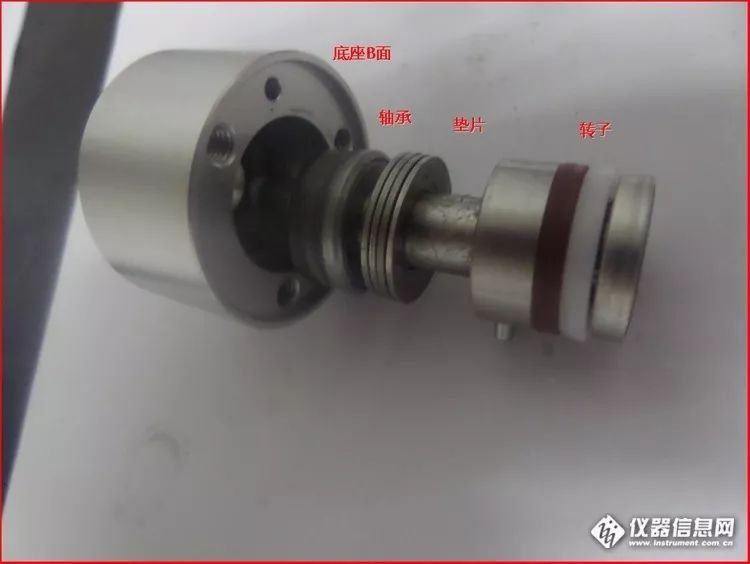

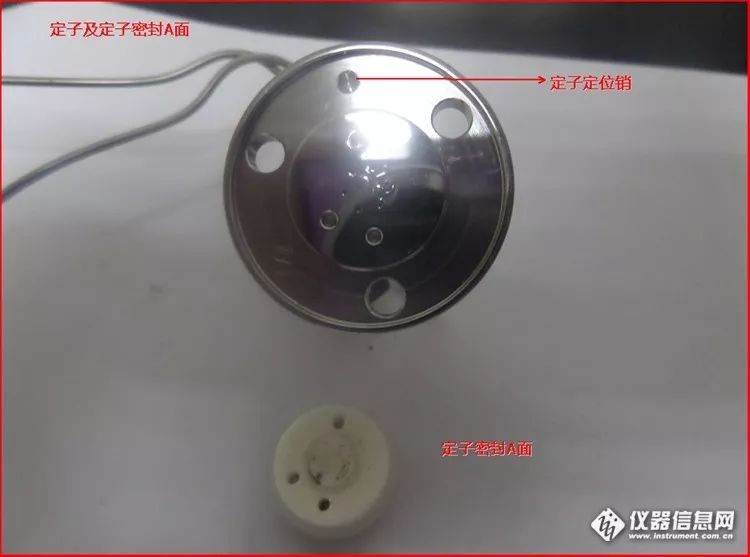

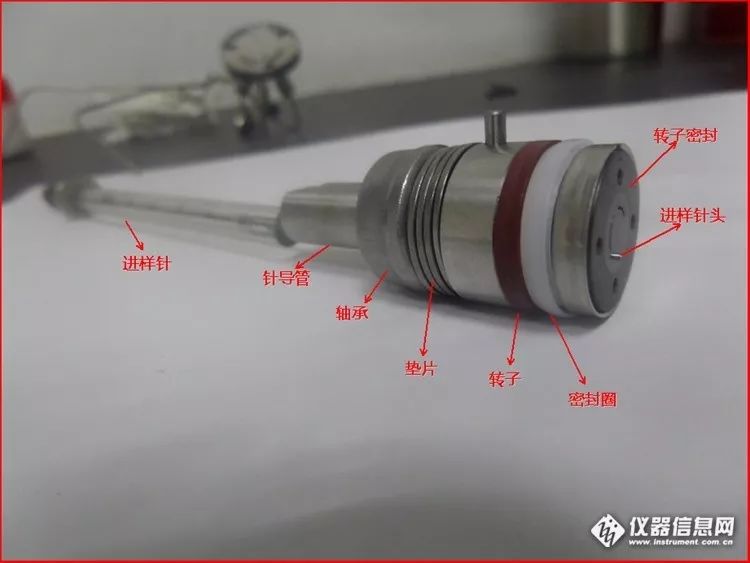

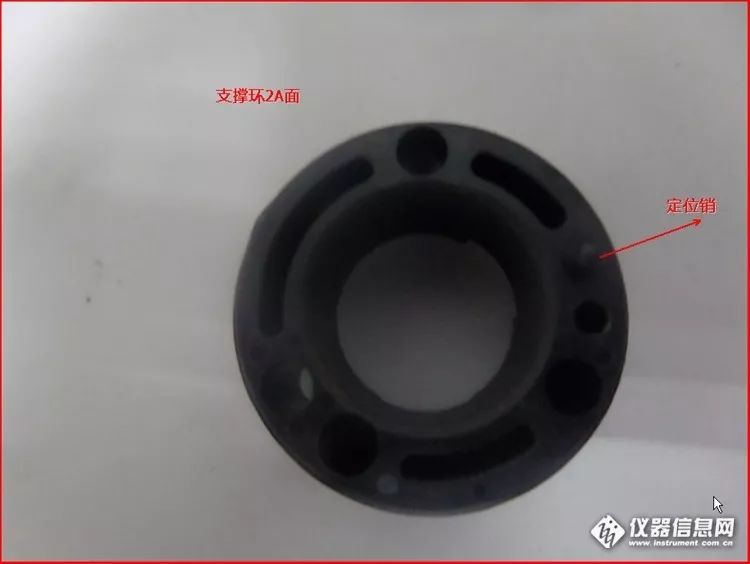

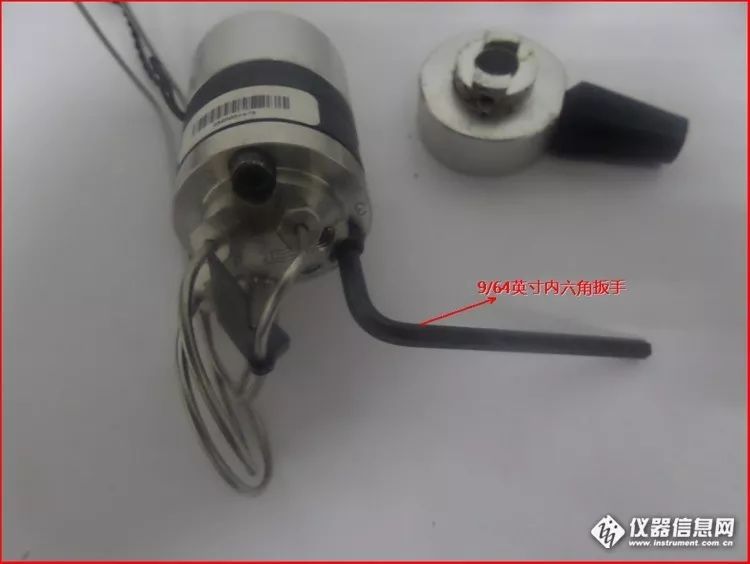

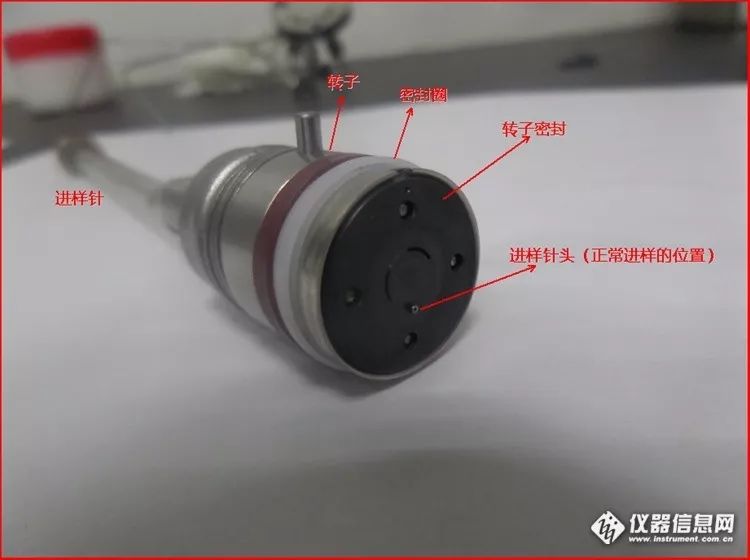

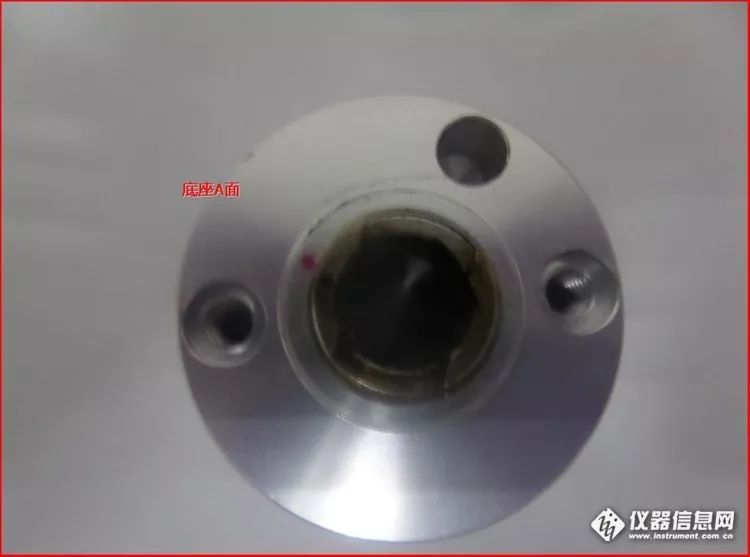

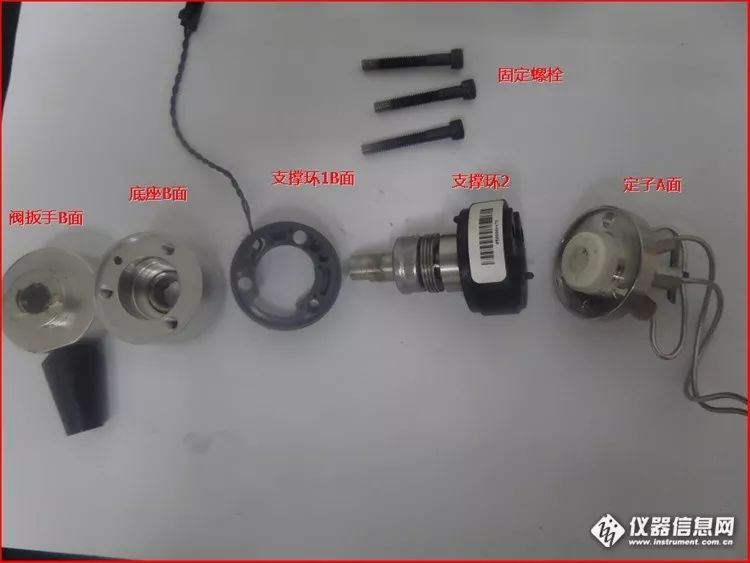

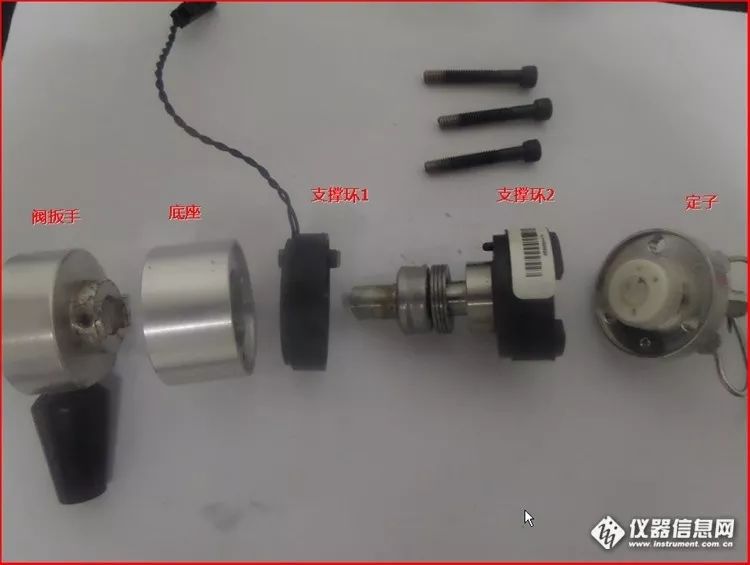

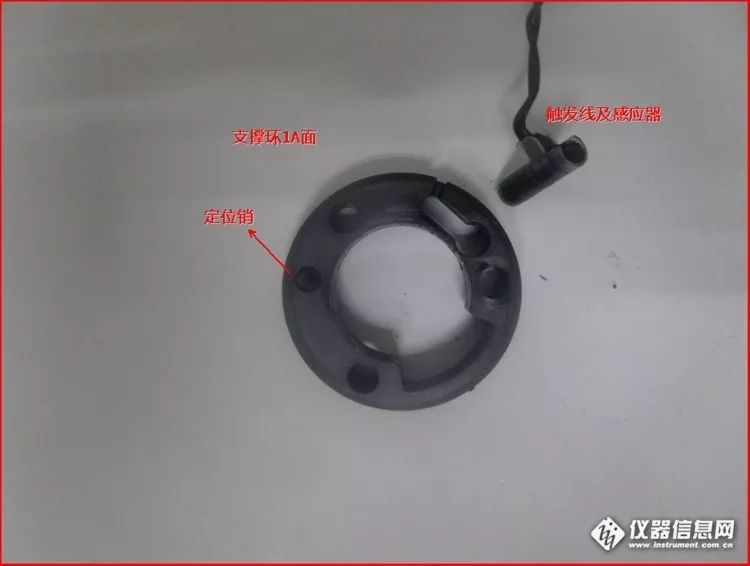

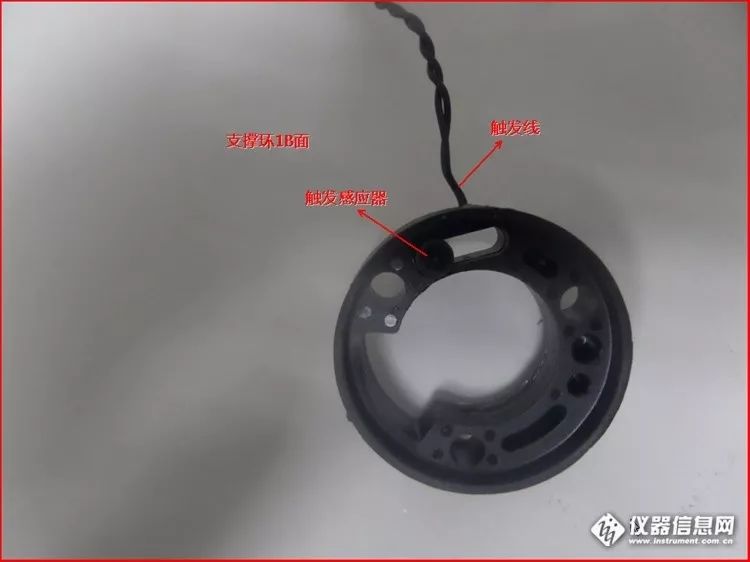

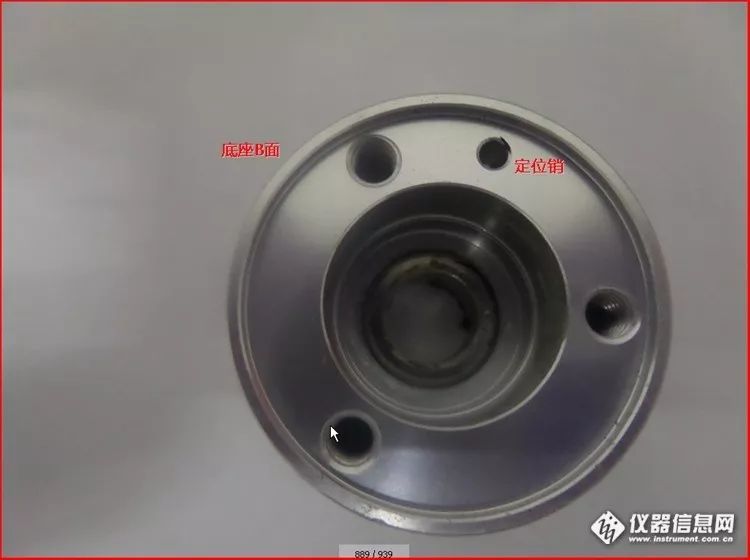

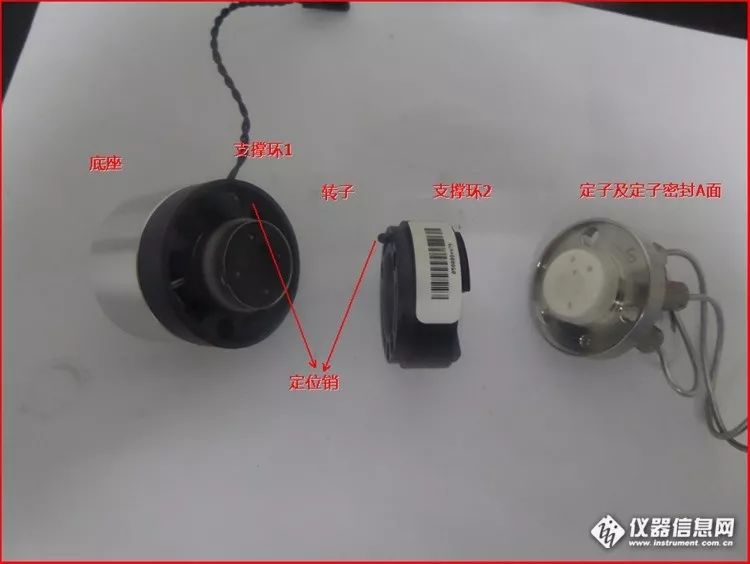

《自动进样的年代也要记住手动进样的历史——手动进样器结构分享》 作者:一片枫叶 手动进样是液谱进样系统中最原始和最简陋的进样方式,基本上每一位化验员都经历过手动进样的烦恼,饱经进样繁琐重复性差的困惑,也曾有过因交叉污染而清洗维护的经历,感受极深。现如今已经进入了自动进样的小康年代,但可能还有一部分化验员还处在手动进样的温饱生活状态,因而再次分享一下手动进样器的结构及维护,希望对还没有进入小康的化验员有所帮助! 对于手动进样器,当进样出现压力波动,峰面积重复性差,基线部分有残留杂质峰干扰时,就要考虑进样器转子密封及定子密封是否污染或者损坏,同时也要考虑密封垫是否损坏了,当然也要想到有没有可能是定量环的污染或者是进样针太细造成。为了解决这些问题,就必须对进样器各部件的结构有一个全面的了解,下面就分享一下手动进样器各部件的结构和组装方式。 首先,用5/64英寸的内六角扳手卸下进样阀扳手,用梅花螺丝刀卸下进样阀主体,再用9/64内六角卸下阀体定子上的固定螺栓,各个部件就能轻易的分开,但要记住各部件的连接顺序和部件之间的结合面,防止部件结合面反正颠倒。 手动进样器个部件全貌,表面上看似简单,实际上各个部件都很精致复杂,记住各部件的次序尤为重要,否则,就会组装不当而漏液。 底座的A-B面,A面为靠近手柄的方向,B面与支撑环1的A面相连,底座B面和支撑环的A面有定位销。 支撑环1的A-B面,触发线及感应器从支撑环的A面插入相应的线槽和感应器插孔,插入后支撑环1的A面是平的,凸起部分在B面,当与支撑环2的A面连接时,也起着定位作用,不过各自还有自己的定位销。 针导管上的轴承和垫片在底座B面槽里,轴承应转动灵活,并有润滑脂润滑,垫片起固定作用。 转子B面与密封垫A面连接。密封垫A-B面有差别,B面有固定沟槽,使转子密封的A面正好卡在密封圈B面的沟槽里,结构十分严谨。有一点要注意:转子B面与转子密封组装时,针孔一定对齐,否则将无法进样。转子密封B面也由于其特殊的结构和长期进样转动磨损而损坏或污染,影响正常检测,必要时就要进行更换或清洗。 从支撑环2的A面插入转子组成,这个顺序很容易搞错,我在第一次组装时就出现过类似的错误,这一点要慎记! 定子和定子密封是以定位销确定组装位置来保证进样针孔对齐,定子密封因长期进样磨损而易损坏,也因其沟槽细小极易污染。当损坏或污染时,会出现压力升高波动,峰面积不稳并有杂质峰出现,这时就要进行坼卸更换或清洗。 对污染的转子密封和定子密封用甲醇超声清洗,以除去其表面和液流沟槽内的污染物。 检测轴承及转子密封是否完好,轴承要求转动灵活,保证完好无缺,轴承内涂抹适量的密封润滑油脂,以减少摩擦。转子密封是否有磨损损坏,不能有刮痕,特别是液流沟槽。 转子 密封圈和转子密封要按相应连接面组装,转子密封有液流沟槽的一面向外,针孔对齐,轻压使其紧密结合。组装完后,用进样针试一下是否能轻松插入。 把与针管路相连的轴承及垫片插入底座B面槽内,组装时一定把底座清理干净。 底座与针管路轴承定子组装后,再与支撑环1的A面连接,注意底座B面与支撑环1A面上的定位销要正对。 底座 转子 和支撑环1组装后连接应是严紧的,支撑环1的B面与支撑环2的A面连接,其定位销要对正。支撑环1B面上的触发感应器凸出部分应在支撑环2A面上的凹槽内,也要对齐。 支撑环2与定子的组装其定位销要对正,保证其正确组装。 检查各组件连接是否正确,最后把定子进行组装,用固定螺栓紧固。 |
