从 1.2 mm 薄壁到 60 多颗螺钉：一次 DFX 复盘｜IVD产品系统工程思维
2026-8-25 16:10|
发布者: 沙糖桔|
查看: 158|
评论: 0|来源: 小桔灯网｜作者：沧海一豆
摘要: 好设计，不是把功能做出来，而是让产品走得下去
写在前面：样机能跑，不等于产品能交付。加工窗口、测试入口、寿命裕量和维修路径，如果没有在设计阶段留下位置，问题就会在转产或现场集中出现。DFX 做的事很具体：把后面的麻烦，提前放到图纸上解决。本篇关键词：#DFX#全生命周期设计#DFM#DFT#DFR#DFS#可制造性#系统工程下面是一个脱敏案例。它按小批试产中常见的工程约束编排，参数用于说明设计逻辑，不对应某个具体项目。一台台式 IVD 检测设备完成样机性能验证后，转入 50 台小批试产。第一台设备刚进装配工位，问题就开始冒头。光学模块有一个铝合金支架。为了减重，结构同事把局部壁厚做到了 1.2 mm，深槽有 35 mm 长，关键尺寸标了 ±0.02 mm，平面度要求 0.03 mm。样机阶段，这个件是找熟悉的加工师傅慢慢做出来的。到了小批，供应商拿着图纸反复核对：常规数控加工很难稳定保证，若改走更高等级的工艺，成本和交期都要重算。装配也不顺。整机上有 12 种不同规格的螺钉，装配人员不停换批头、核对料盒。主控板第一次上电出现异常，测试工程师想测一条关键电源网络，却发现板上没有留下合适的测试焊盘。为了压缩 PCB 面积，前期把不少测试点取消了。最后只能拆屏蔽罩、飞线、翻原理图，一台设备在工位上卡了大半天。温循之后，电源模块又出了漂移。复盘时发现，一颗额定 25 V、85 ℃的电解电容，实际长期工作在 22 V 附近，腔体温度叠加自热后接近 80 ℃。它没有立刻失效，却几乎没有了设计裕量。售后同事随后补了一刀：光路中的一个光耦传感器，埋在三层结构件之后。真要更换，得拆 60 多颗螺钉、卸两块 PCB、拔掉多根线缆。一个几十元的部件，可能换来数小时停机。复盘会上，几个结论摆在桌上：研发侧认为性能已经满足；工艺侧确认现有设备做不稳；测试侧没有测量入口；售后侧无法接受这条拆装路径；采购侧则要重新评估改件交期。没有哪一条结论是错的。问题在于，图纸只为第一双手设计过——研发工程师自己的手。它没有替后面那些要制造、测试、维护、采购它的人想过。样机通过，只证明产品能跑起来；真正的设计完成，要等它经得起下一双手的接力。很多人把 DFX 理解成 DFM、DFA、DFT、DFR、DFS、DFC 等一串缩写。这样理解没错，但很容易把它写成概念清单，也很容易把它做成设计冻结前的一次例行评审。DFX 可以从一个朴素的事实理解：产品的价值，不是在研发台架上实现功能的那一刻产生，而是在一次次交接中持续兑现。先用一句话说清 DFX：DFX 是Design for X，即“面向某种未来场景而设计”。它不是某一张检查表，而是在设计还来得及改变时，把后续制造、装配、测试、可靠性、维修和成本的要求一起放进决策。这里的 X 指产品将要经历的环节：- DFM（Design for Manufacturability，面向制造设计）：能否稳定制造
- DFA（Design for Assembly，面向装配设计）：能否高效、少错地装配
- DFT（Design for Testability，面向可测试性设计）：能否测量、定位问题
- DFR（Design for Reliability，面向可靠性设计）：能否在预期工况下保持可靠
- DFS（Design for Serviceability，面向可维修性设计）：能否安全、快速地维修
- DFC（Design for Cost，面向成本设计）：能否在全生命周期内算得过账

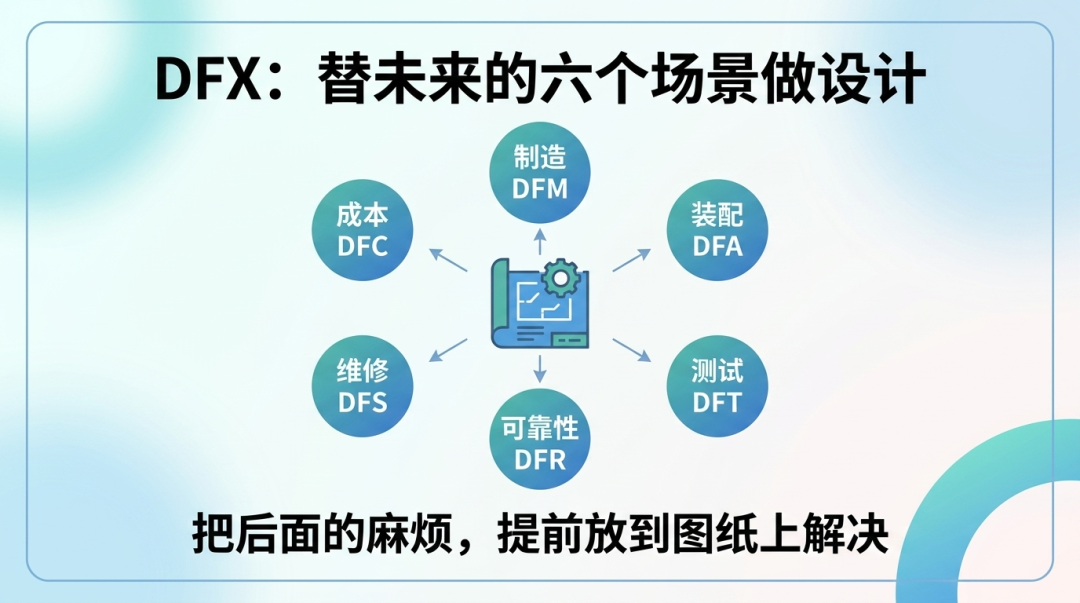

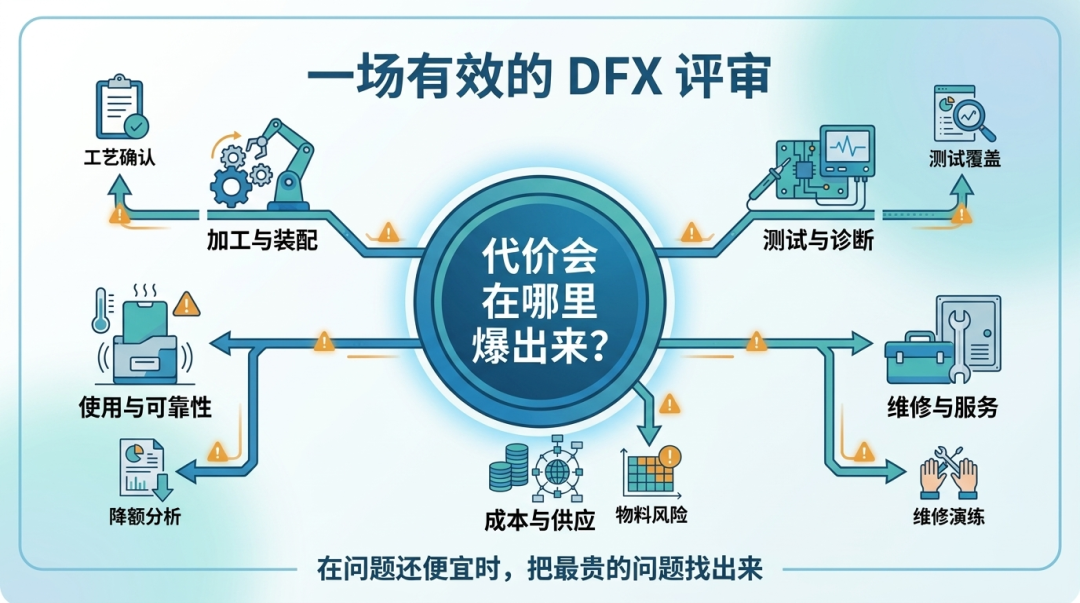

图1：DFX 将一次设计决策延伸到制造、装配、测试、可靠性、维修和成本研发工程师把产品交给工艺工程师，工艺要把图纸变成稳定的零件；交给装配人员，装配要把零件一次装对；交给测试工程师，测试要看得见问题、找得准问题；交给现场服务工程师，设备要能被安全、快速地恢复；交给采购和供应链，关键物料要能长期获得、可控替代。这些人不是“下游部门”。他们是产品的第二用户。一个没有测试点的网络，对研发来说只是少占了几平方毫米 PCB 面积；对产线来说，可能是一小时排障；对质量来说，可能是一块无法判定根因的报废板；对项目来说，则是试产节奏被拖慢后的连锁延误。一个埋得很深的传感器，对结构设计来说只是布局紧凑；对售后来说，却可能是一次无效上门、一次客户停机和一次对产品口碑的消耗。不少团队会在图纸差不多时，再请工艺、测试和售后提意见。这个动作并非无用，却常常来得太晚。到那时，结构、PCB、线束和供应链路径已经相互锁住，能改的多是补丁。真正有价值的 DFX 发生在方案和架构阶段，那时团队还握有“选择权”。这也是系统工程师必须站出来的地方。系统工程师不是替结构、硬件或软件做设计，而是要看见局部最优叠加以后，谁来承担全局代价。结构希望更轻薄，硬件希望更紧凑，软件希望先把功能跑通，采购希望单价更低，项目希望尽快冻结。每一项单看都有理由。可它们叠加起来，常常会造出一种最危险的产品：每个专业看起来都合理，合在一起却走不下去。DFX 不需要被神化。它的核心，就是在设计阶段反复追问：今天这个决定，会把什么麻烦推给明天？DFM 是Design for Manufacturability，关注制造过程能否稳定实现；DFA 是Design for Assembly，关注装配动作能否高效、少错地完成。DFM 关心的不是“零件能不能加工”，而是“零件能不能在现有供应链里稳定加工”。回到那块光学支架。1.2 mm 的薄壁、35 mm 的深槽、±0.02 mm 的公差，放在图纸上很漂亮。可当加工刀具深入槽底，薄壁开始振动，尺寸就不再是设计师在 CAD 里看到的那个尺寸。为了守住精度，供应商需要更慢的加工节拍、更高等级的夹具，甚至更换设备。我们后来重新回到需求端问：这 0.02 mm 到底服务于什么功能？如果光路调节机构本身还有后续校准能力，支架是否真要承担全部精度？经过叠加分析，局部壁厚改为 2.0 mm，若干尺寸放宽到更适合工艺能力的范围，功能没有受到影响，加工路线却从“勉强做”变成了“稳定做”。这就是 DFM 最容易被忽略的一点：不是让制造迁就设计，而是让设计尊重真实的工艺窗口。DFA 则继续追问：零件怎么装？装配动作是否单向？会不会拿错、装反、漏装？我们当时做了一轮紧固件归一化。原来 12 种螺钉并非每一种都有不可替代的功能，有些只是不同阶段、不同工程师顺手选出来的。统一后保留 5 种常用规格，并把装配路径改成“由内到外、由主到次”。看起来只是减少了几种螺钉，实际上减少的是工位上的判断次数和出错机会。装配工人不应该靠记忆和经验来保证质量。好的设计，要让人想错都不容易。DFT 是Design for Testability，关注产品是否留下足够的测量与诊断入口。很多团队把测试当成生产末端的“找茬”。我不认同。测试是设计给自己留下的观察窗口。没有这个窗口，产品一旦出问题，团队就只能凭经验猜。那块主控板用了 0.4 mm pitch 的 BGA。封装更小，板子也更紧凑。但为了腾空间，若干测试焊盘被取消。试产时一块板偶发不上电，测试工程师要想确认关键网络状态，必须拆屏蔽、飞线、测量。这个动作本身就可能引入新的变量。生产测试常用的测试焊盘直径通常需要做到 0.8–1.0 mm，探针间距也要满足针床要求，通常不小于 1.27 mm。数字不是教条，它们代表的是测试夹具能否可靠接触、能否重复判断。没有这些基础条件，再漂亮的板卡也会在量产时变成黑盒子。DFT 不只属于硬件。软件同样要为测试和服务留下入口。设备报“模块异常”，没有价值。它至少应告诉工程师：哪一路电源偏离、哪个温度点超限、哪一段通信没有应答、故障发生前参数怎样变化。错误码、时间戳、关键状态快照、工程模式，都是产品的诊断资产。研发日志常记录寄存器地址和任务编号，便于定位代码问题；到了服务现场，这些信息往往不够用。服务日志要回答另一组问题：故障发生时设备在做什么、哪组参数越界、异常持续了多久、优先检查哪个模块。目标不是让日志更长，而是让现场工程师能据此缩小排查范围。能不能活得久、修得快、算得过账？——DFR、DFS 与 DFCDFR 是Design for Reliability，DFS 是Design for Serviceability，DFC 是Design for Cost。三者分别对应可靠性、可维修性与全生命周期成本。可靠性、可维修性和成本，常被分给不同部门管理。可在产品身上，它们其实是一条因果链。那颗 25 V、85 ℃电解电容就是一个典型例子。22 V 的实际电压看起来没有超额定，80 ℃的环境也还没超过温度等级。可工程设计不能只盯着“有没有超标”，还要看“还剩多少余量”。电压、温度、纹波电流和寿命是互相咬合的。把它换成 50 V、105 ℃规格，单件成本会增加一点，但电压和温度的裕量被重新拉开。对医疗设备而言，这不是堆料，而是用很小的前期投入，避免后期温循翻车、返工重测，甚至现场故障。DFR 不是把每个元件都选到最高等级，而是明确哪些位置必须留余量，哪些位置可以取舍。ISO 14971《医疗器械 风险管理对医疗器械的应用》要求风险管理贯穿全生命周期；落到设计上，就是把风险判断落实到电压、温度、载荷、寿命和失效模式，而不是只看器件有没有超额定。再看 DFS。那颗被埋在三层结构后的光耦传感器，真正的问题不是“螺钉太多”。更大的问题是，设计没有把它当成一个未来可能需要服务的单元。如果传感器属于高频易损件，架构阶段就该明确：它是否应定义为可现场更换单元？能否从一个方向进入？更换后是否需要重新标定？设备能否自动跑一个两三分钟的专项自检，确认修复有效？维修快，不是让工程师把螺钉拧得更快，而是让设备在“发现—定位—替换—验证”的每一步都少走弯路。成本也在这里发生变化。省掉一块测试接口、少留一点空间、选低一档的元件，BOM 上或许只少了几元钱。但加工返工、首件不良、整板报废、现场服务、备件库存和设计变更，会把这点“节省”连本带利讨回来。DFX 的六把钥匙，打开的不是六扇部门的门，而是同一笔全生命周期总账。｜DFX真正的战场：在三次关键决策前，把代价拦在图纸里“DFX 要尽早做”这句话谁都会说。真正难的是：什么时候做、谁来做、做完留下什么。实践中，可把 DFX 放进三个决策节点。方案阶段先别急着选型号、画结构。先把下游的红线画出来。这张清单至少应包括：供应商的关键工艺能力、主要模块的测试策略、产品寿命与环境边界、目标维修时间、关键物料的多源要求，以及目标成本范围。比如讨论光学模块方案时，我们不能只比较灵敏度和单价。还要问：支架用什么工艺做？光源在设计寿命内如何衰减？标定要靠人工还是能自动完成？现场换光源后，是否必须重新做复杂校准？这些问题没有在方案阶段问清楚，后面就会变成“方案已经定了，能不能帮忙想办法”。架构不只是把功能模块塞进一个空间里。好的架构，要为测试、散热、替代、维修和升级留出边界。易损件要不要划成 FRU，也就是现场可替换单元？测试接口放在哪个模块边界？关键物料是否有封装或引脚兼容的备选？热源与热敏器件是否被合理隔开？这些不是详细设计末期才能讨论的细节，它们决定了后期是否还有回旋余地。我们后来把传感器的访问路径前移到架构评审。结果发现，只要在初期调整支撑件和线束走向，就能形成单向拆装通道。那时的改动只是一点空间取舍；如果等到整机结构、线束、PCB 都冻结，代价就完全不同了。到了详细设计，DFX 评审不能再停在“工艺提意见、研发回去看看”。一张问题台账就能把讨论压实：风险场景是什么？如果不改，代价会在哪个环节出现？谁负责设计动作？关闭标准是什么？用什么证据证明问题已经解决？“后面关注一下”从来不会改变图纸。能改变结果的，只有被写进规格、画进结构、留进接口、放进验证计划的动作。DFX 不怕早，因为它讨论的是选择；DFX 最怕晚，因为那时剩下的往往只有补丁。图2：方案、架构和详细设计阶段的 DFX 关注重点传统评审常问：“结构有没有问题？硬件有没有问题？软件有没有问题？”这种问法太宽，最后往往只得到一堆零散意见。有效的 DFX 评审，只问一个问题：这项设计的代价，会在哪里爆出来？围绕这个问题，我们把讨论压缩为五类场景：加工是否稳定、装配是否易错、测试是否可见、现场是否可修、成本是否会失控。同一台设备上，薄壁支架、主控板测试入口、电源热设计和传感器服务路径，就是优先级最高的四个点。它们不一定覆盖全部问题，却覆盖了最贵、最容易反复出现的问题。表1：DFX评审的最小闭环评审后，别只看“问题关闭率”。更该盯住装配工时、一次装配合格率、测试覆盖率、首件直通率、平均修复时间和返修率这些结果指标。数据不必为了好看而凑。只有确有记录的结果，才写具体数值；没有可靠数据，就写目标、测量方法和判定条件。工程文章最怕用精确数字装饰空泛观点。有效的 DFX 评审，不是找更多问题，而是在问题还便宜的时候，把最贵的那几个找出来。回头看那次小批试产，支架难加工、板卡难测、电容裕量不足、传感器难修，并不神秘。它们只是同一个问题在不同环节的表现：设计没有替未来做决定。T00 里讲过，系统工程的方**从需求分析、架构设计、接口管理走到验证确认，最后必须落在全生命周期管理上。因为前面做得再好，如果产品跨不过制造、测试、使用、维修和供应链这几道关，所谓“设计正确”仍然没有转化为真正的产品价值。DFX 不是让团队多背几个缩写、多开几次会。它要求我们在还来得及选择的时候，提前看见未来。真正成熟的设计，不是在实验室里赢一次，而是让产品在制造、测试、使用和维修的每一次交接中，都少一次意外。
作者简介：Kevin，15年医疗器械系统工程经验，主导过 IVD、影像设备、人工心脏等多个产品的完整开发周期。
注：本文内容仅供行业动态参考，不构成任何投资建议或临床医疗决策依据。
|
